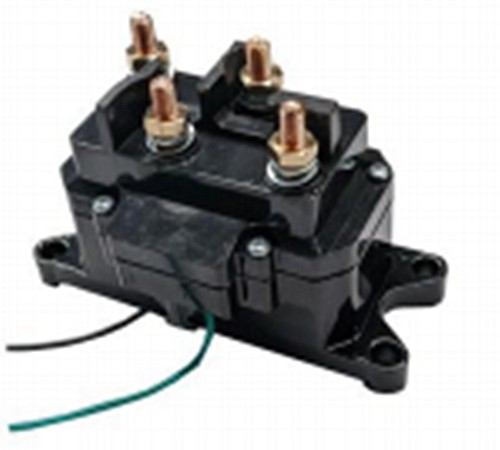

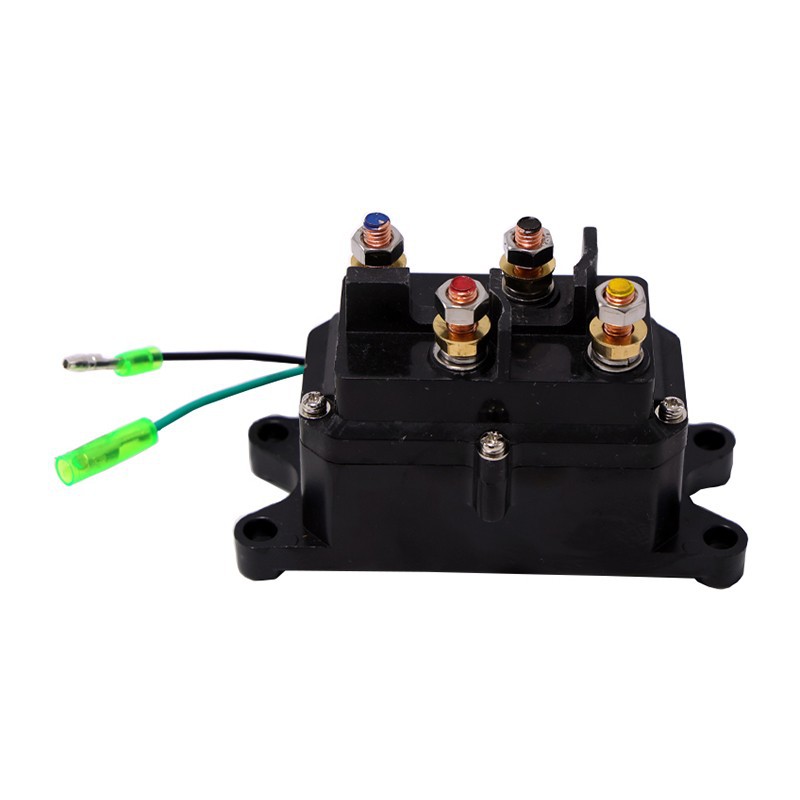

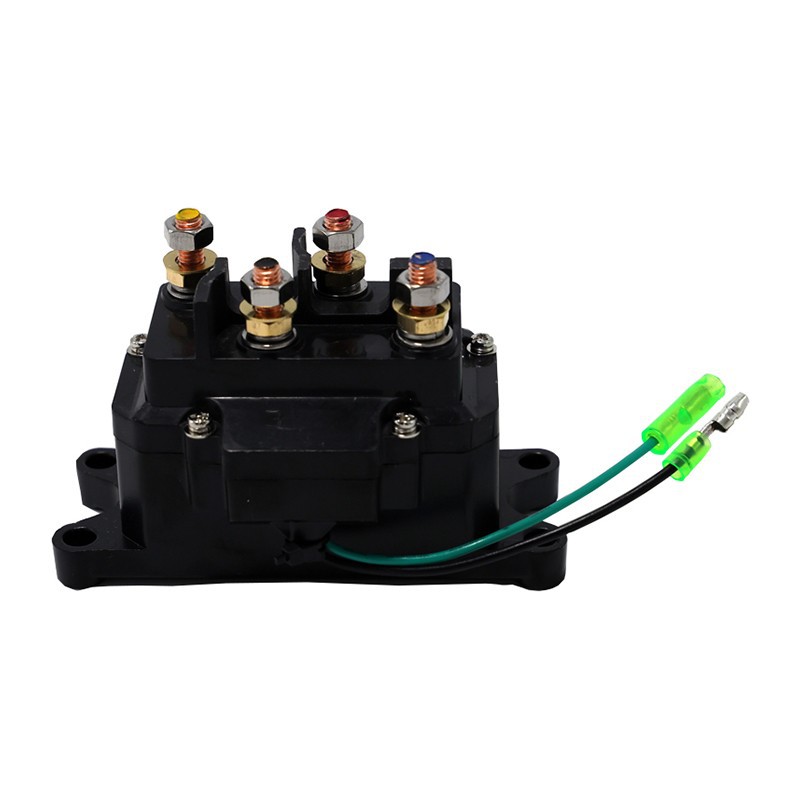

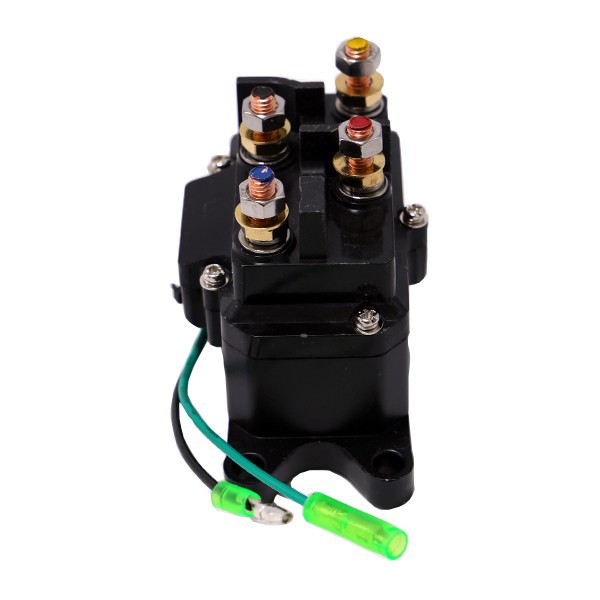

Марскі саленоід 500A





Электрамагніт лябёдкі 4300

Электрамагніт лябёдкі 300 AMP 12V24V

. Герметычны і ўстойлівы да карозіі
. Цвёрдая звышмоцная канструкцыя

. Прыдатныя 5 000 фунтаў 7 000 фунтаў

Кантактныя даныя

Параметр шпулькі

Умовы эксплуатацыі

Калі ласка, звярніце ўвагу на схему/малюнак вашай мадэлі лябёдкі ў наступным раздзеле для далейшых інструкцый. Таксама адключыце зазямленне аўтамабіля і плюсавыя провады ад акумулятара, перш чым пачаць.

НЕ СПРАБУЙЦЕ ЎСТАНАВІЦЬ ПРАВОДКУ, КАЛІ АКУМУЛЯТАР ПАДКЛЮЧАНЫ!

Небяспечныя і лёгкаўзгаральныя матэрыялы могуць быць выкінуты або ўзгарацца, нанесці цяжкія траўмы. апранайце сродкі абароны вачэй і зніміце ўсе металічныя ўпрыгажэнні. Не нахіляйцеся над батарэяй падчас падключэння.

1. Пры падключэнні правадоў да клем рухавіка або кантактара, утрымліваючы ўнутраную гайку гаечным ключом, адначасова зацягваючы знешнюю гайку другім гаечным ключом. Не дазваляйце клемам круціцца ў іх корпусах. Кручэнне можа прывесці да ўнутранага пашкоджання правадоў або зрушэння часткі.

2. РАЗМЕШЧАННЕ КАНТАКТАРА: кантактар ​​у асноўным з'яўляецца кампанентам бяспекі вашай сістэмы лябёдкі. Ён аддзяляе вашу лябёдку ад крыніцы харчавання, калі яна не выкарыстоўваецца. Рэкамендуецца, каб контактор быў усталяваны побач з батарэяй у чыстым, сухім месцы. Тыповыя месцы - у скрыні для захоўвання або каля яе, а ў некаторых мадэлях - пад сядзеннем. Пераканайцеся, што абранае вамі месца забяспечвае дастатковы зазор ад усіх металічных кампанентаў, такіх як трубы каркаса. Прасвідруйце мантажныя адтуліны пасля таго, як месца знойдзена, але не ўстанаўлівайце, бо прасцей падключыць кантактар ​​перад мантажом.

3. МАНТАЖ ВЫКЛЮЧАЧА: Выключальнік звычайна ўсталёўваецца на левым рулі. выкарыстоўвайце кавалак чорнай ізаляцыйнай стужкі, каб прадухіліць кручэнне на планцы. Не ўстанаўлівайце на правады або шлангі. пасля ўстаноўкі правядзіце джгут правадоў туды, дзе будзе ўсталяваны кантактар, прымацаваўшы джгут да цвёрдых кропак на аўтамабілі з дапамогай кабельных сцяжак. злучыце канец чырвонага провада на малюнку 1 з электрычным провадам, які кіруецца ключом на вашым квадрацыкле. Для вызначэння патрэбнага провада можна выкарыстоўваць кантрольную лямпачку. На провад павінен падаваць сілкаванне, толькі калі ключ уключаны.

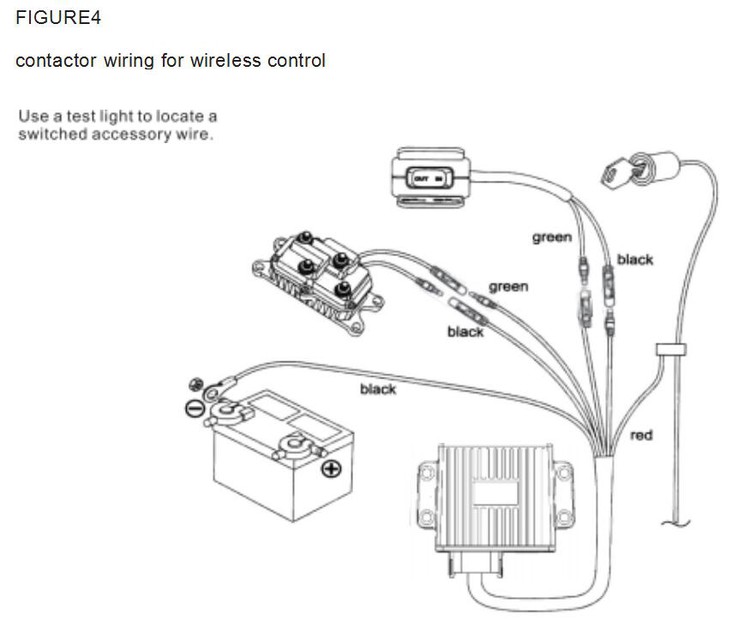

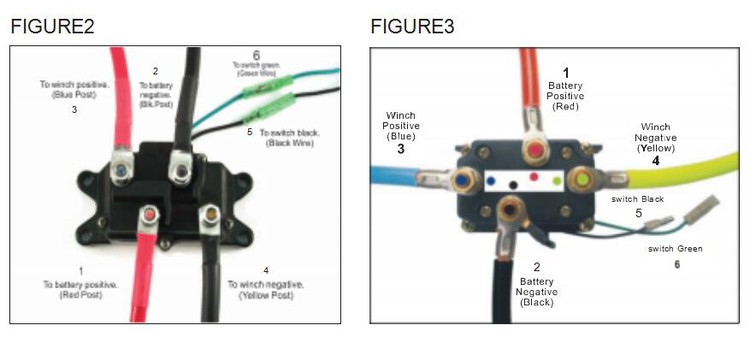

Далучыце два кропкавыя драты да адпаведных правадоў на кантактары, як паказана на малюнку 2, 3 або 4 у залежнасці ад вашай мадэлі лябёдкі.

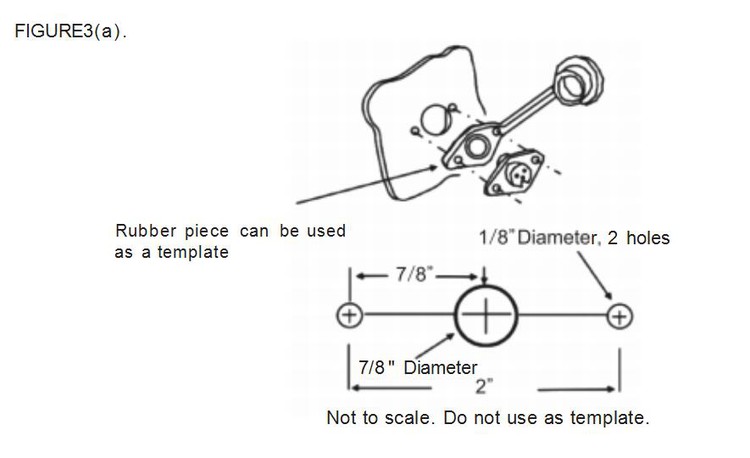

Усталюйце правадны пульт, калі ў вас ёсць правадны пульт, у адпаведнасці са схемай на малюнку 3a. Прымацуйце два кропкавыя драты, як паказана на малюнку 1. Размяшчэнне ёмістасці вызначаецца карыстальнікам па меркаванні ў залежнасці ад прымянення. некаторыя гоншчыкі ствараюць мацаванне на ліпучках збоку свайго аўтамабіля, іншыя захоўваюць іх у бардачку або скрыні для захоўвання і падключаюць пры неабходнасці.

4. ПАДКЛЮЧЭННЕ АКУМУЛЯТАРА: пры пракладцы правадоў адпаведныя клемы павінны быць размешчаны побач з батарэяй, выключальнікам, кропкай мацавання і лябёдкай. вашы патрабаванні да ўстаноўкі будуць адрознівацца ў залежнасці ад вашага аўтамабіля і лябёдкі. Звярніце ўвагу, што калі правады недастаткова доўгія, каб дабрацца да акумулятара, кропкі мацавання выключальніка і лябёдкі, вы можаце памяняць драты або вам можа спатрэбіцца павялічыць даўжыню жгута правадоў.

Пераканайцеся, што джгут правадоў не перашкаджае і не ўваходзіць у кантакт з якімі-небудзь гарачымі або рухомымі рухавікамі, падвескай, рулявым кіраваннем, тармазамі і часткамі выхлапной сістэмы.

Далучыце драты батарэі да кантактараў, як паказана на малюнку 2, 3 або 4. Не падключайце батарэю ў гэты час. Далучыце драты лябёдкі да контактора, як паказана на малюнку 2, 3 або 4. Супрацьлеглы канец павінен быць праведзены да лябёдкі і ў гэты час можа быць падключаны чырвоны-да-станоўчага (чырвоная гайка) і чорны-да-адмоўнага (сярэбраная гайка. )

Цяпер ваш кантактар ​​можна замацаваць у абраным вамі месцы мантажу. калі ўсе драты будуць належным чынам пракладзены і замацаваны кабельнымі сцяжкамі і ізаляцыйнай стужкай, знайдзіце хвілінку, каб пераканацца, што ваша сістэма ўстаноўлена належным чынам і не мае абмежаванняў. Цяпер вы можаце далучыць драты 1 і 2 да станоўчага і адмоўнага полюсаў батарэі.
